Wer mehrere Maschinen an eine zentrale Späneabsaugung anschließt, kennt das Problem: Ohne Absperrschieber verliert die Absaugung an jeder offenen Leitung Saugkraft. Fertige Absperrschieber sind teuer oder passen nicht auf das eigene Rohrsystem.

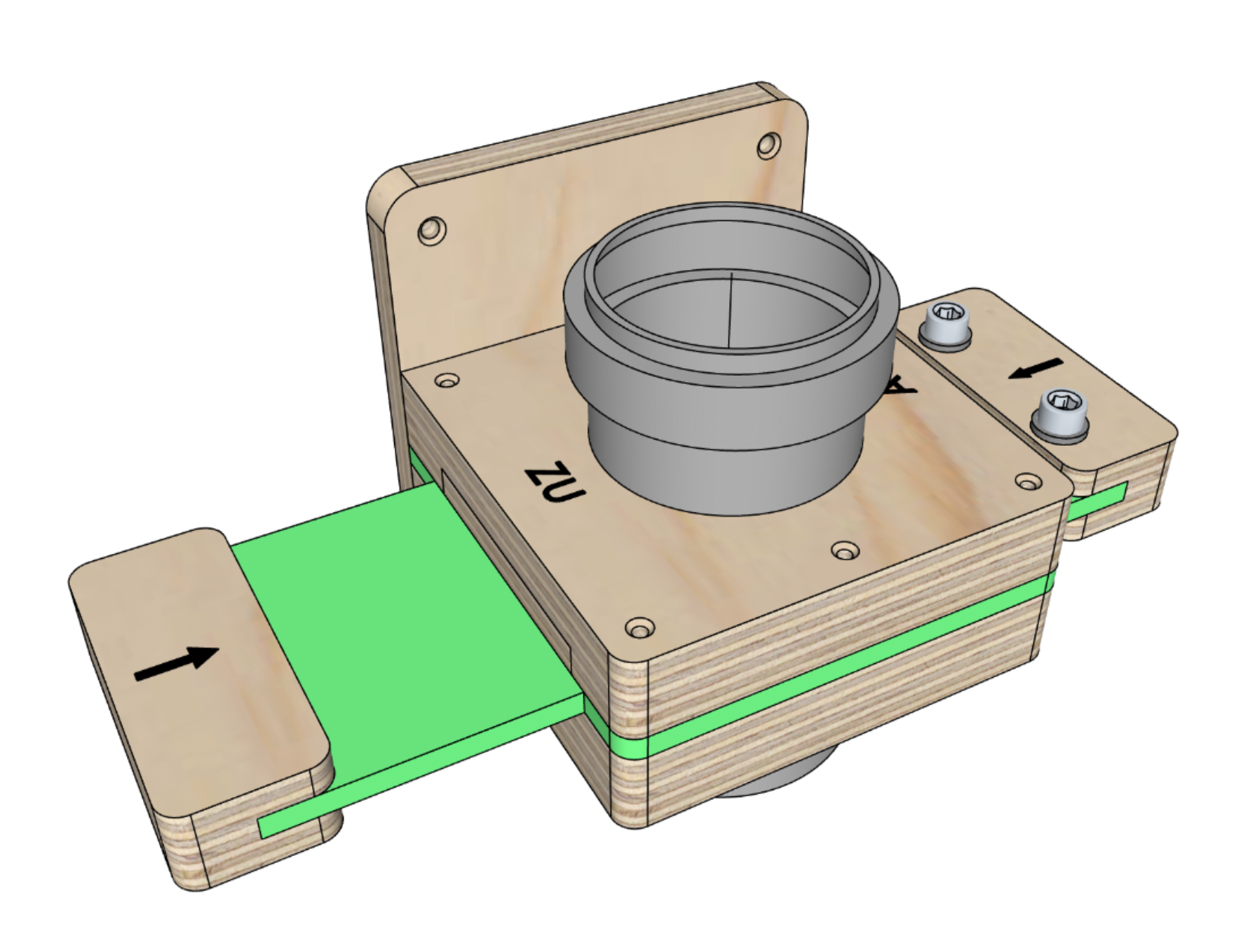

Mit dem Bauplan für einen Absperrschieber mit 50-mm-HT-Rohr baust du dir den passenden Schieber selbst — mit handelsüblichem HT-Rohr und Material aus dem Baumarkt.

Was diesen Bauplan besonders macht:

• Sofort verfügbar – digitales PDF, direkt nach dem Kauf herunterladbar und sofort einsatzbereit

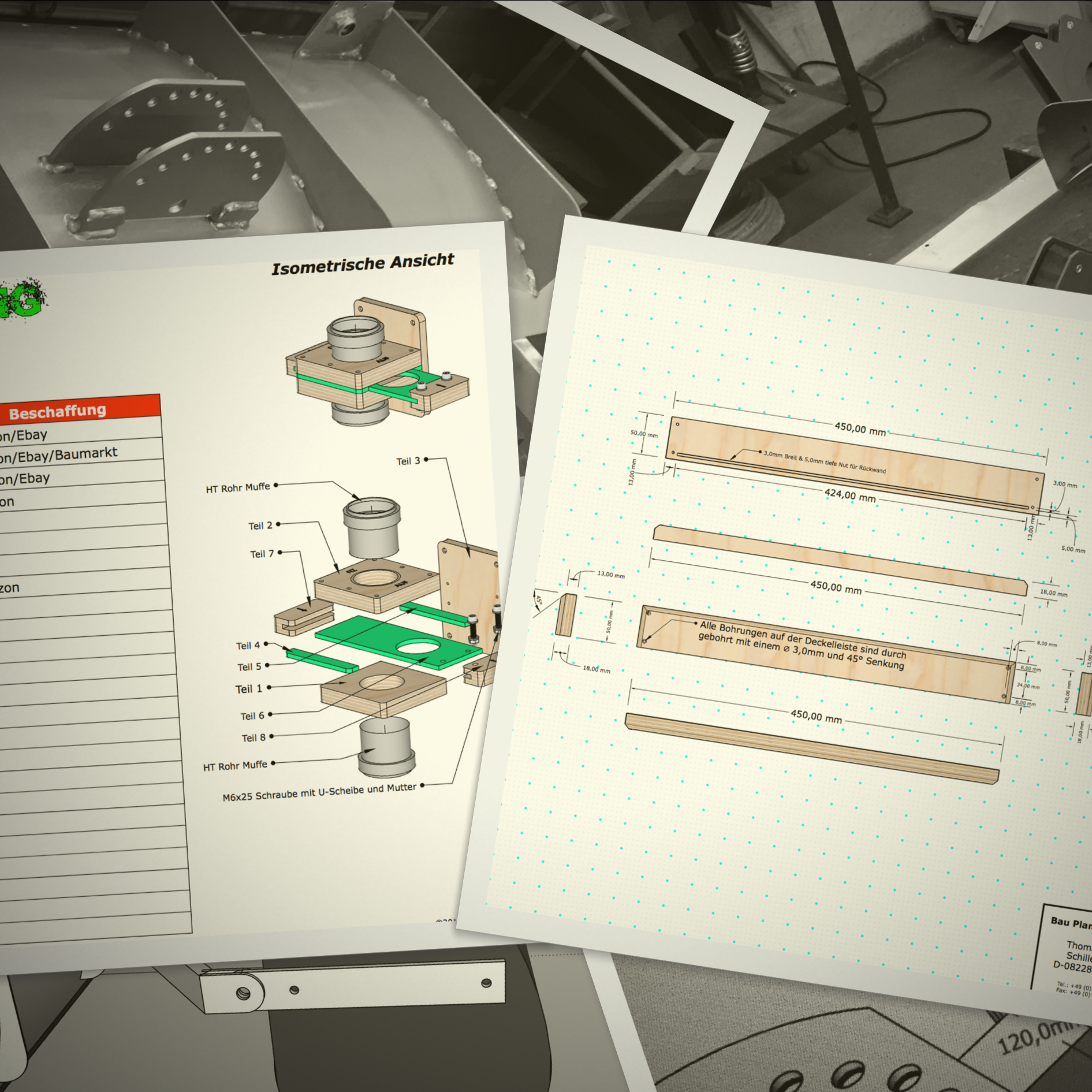

• Vollständige Baupläne – alle Maße und Schnittzeichnungen für den kompletten Aufbau des Absperrschiebers
• Werkzeugpläne enthalten – Übersicht, welche Werkzeuge für den Bau benötigt werden
• Materialpläne enthalten – komplette Materialliste inkl. Mengen, sodass nichts doppelt gekauft oder vergessen wird
• Passend für 50-mm-HT-Rohr – Standardmaß, in jedem Baumarkt erhältlich
• Schritt-für-Schritt-Aufbau – nachvollziehbar auch für Hobbyhandwerker mit Grundkenntnissen
• Made in Germany – entwickelt und getestet von 3D-BAUART

Ideal für alle, die ihre Späneabsaugung mit mehreren Anschlüssen sauber und kostengünstig selbst aufbauen wollen.

Technische Daten

Wichtige Hinweise

Dieses Produkt ist eine digitale Bauanleitung (PDF). Es handelt sich nicht um ein physisches Bauteil oder Fertigprodukt — Material und Werkzeug für den Bau sind nicht im Lieferumfang enthalten und müssen separat beschafft werden.

Aufgrund der Natur als digitales Produkt ist der Download nach Kaufabschluss vom Umtausch und Widerruf ausgeschlossen, sobald mit der Ausführung begonnen bzw. der Download bereitgestellt wurde. (Hinweis: Bitte den genauen Wortlaut zu Widerrufsrecht bei digitalen Inhalten rechtlich prüfen lassen, da hierzu besondere Informationspflichten gelten.)

Sicherheitshinweise & Haftungsausschluss

ACHTUNG: Eigenbau auf eigene Verantwortung.

• Der Bauplan dient als Anleitung und Hilfestellung für den Eigenbau eines Absperrschiebers. Die Umsetzung erfolgt eigenverantwortlich durch den Käufer.
• Der Bau und Einsatz von Werkzeugen (z. B. Sägen, Bohrmaschinen, Schleifgeräte) erfolgt auf eigenes Risiko. Die jeweiligen Sicherheitshinweise und Bedienungsanleitungen der verwendeten Werkzeuge und Maschinen sind zu beachten.
• 3D-BAUART übernimmt keine Haftung für Schäden an Personen, Sachen oder Maschinen, die im Zusammenhang mit dem Nachbau, der Montage oder dem Betrieb des nach diesem Bauplan gefertigten Absperrschiebers entstehen.
• Es wird keine Gewähr für die Eignung des gebauten Absperrschiebers für einen bestimmten Verwendungszweck übernommen. Eine Prüfung auf Eignung, Dichtheit und sicheren Betrieb im jeweiligen Absaugsystem obliegt dem Erbauer.
• Nicht für Kinder und Jugendliche unter 18 Jahren ohne Aufsicht geeignet — der Bau erfordert den Umgang mit Werkzeugen und Maschinen.
